Kommutator vir kraggereedskap: die klein komponent agter betroubare motorprestasie

Wanneer mense elektriese gereedskap soos elektriese bore, hoekslypers, sae en poleermasjiene gebruik, fokus hulle gewoonlik op die motorkrag, spoed en duursaamheid. Binne baie geborselde elektriese motors speel 'n klein komponent egter 'n kritieke rol in die omskakeling van elektriese energie in meganiese beweging - dieKommutator vir kraggereedskap. Alhoewel 'n kommutator slegs 'n klein deel van die motorsamestelling is, beïnvloed sy ontwerp motordoeltreffendheid, bedryfstabiliteit, geraasvlak en lewensduur direk. In nywerhede wat hoëspoed-roterende toerusting benodig, behels kommutatorvervaardiging presiese ingenieurswese, materiaalkeuse en streng gehaltebeheer.

Wat is 'n kommutator vir kraggereedskap?

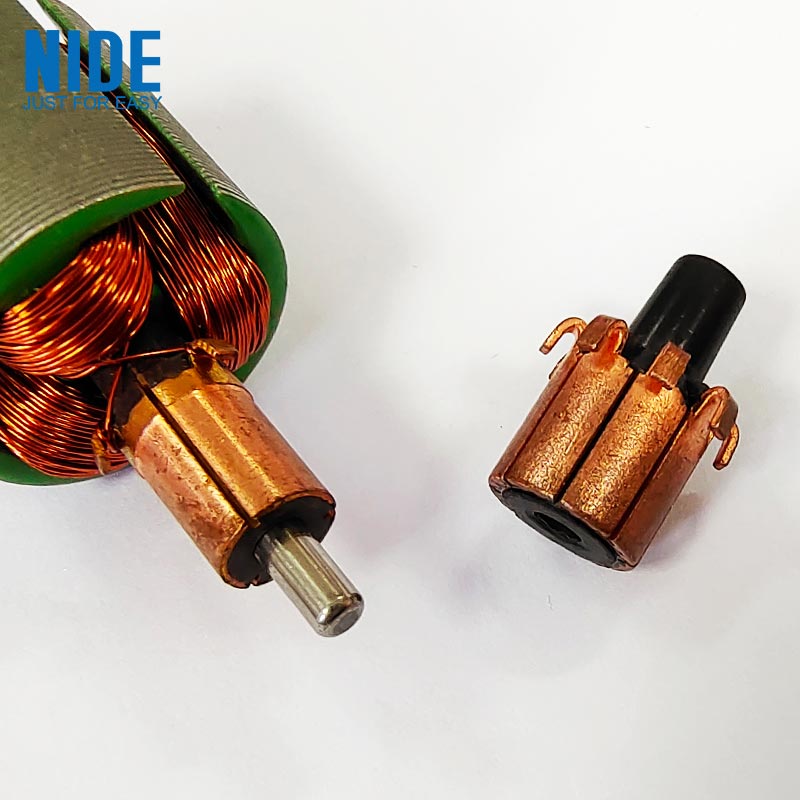

A Kommutator vir kraggereedskapis 'n roterende elektriese skakelkomponent wat in geborselde GS-motors en universele motors gebruik word. Die hooffunksie daarvan is om die rigting van die stroom wat deur die motorwikkelings vloei te beheer, sodat die motorrotor kan voortgaan om te draai. 'n Tipiese kommutator bestaan ​​uit:

Komponent	Funksie
Koper segmente	Lei elektriese stroom tussen borsels en rotorwikkelings
Isolasie materiaal	Skei individuele kopersegmente elektries
Kernstruktuur	Bied meganiese ondersteuning vir roterende werking
Verbindingsterminale	Verbind die kommutator met motorwikkelings

Tydens werking kontak koolstofborsels die roterende kommutatoroppervlak om elektriese energie na die motor oor te dra.

Waarom is die kommutator belangrik in kraggereedskapmotors?

'n Elektriese gereedskapmotor werk onder veeleisende toestande: Hoë rotasiespoed Gereelde begin en stop Swaar meganiese vragte Deurlopende vibrasie Die kommutator moet gedurende hierdie toestande stabiele elektriese kontak handhaaf. 'n Goed ontwerpte kommutator help om: Motor doeltreffendheid Rotasie stabiliteit Elektriese geleidingsvermoë Werksduur van die gereedskap As die kommutatoroppervlak oneweredig dra, kan dit lei tot probleme soos: Verhoogde vonke Verminderde motorkrag Oormatige hitte-opwekking Verkorte borsellewe

'n Bedryfsgeheim: Die oppervlakkwaliteit van die kommutator maak meer saak as sy voorkoms

'n Kommutator lyk dalk soos 'n eenvoudige koperkomponent, maar sy oppervlaktoestand is uiters belangrik. Motorvervaardigers gee baie aandag aan: Segment akkuraatheid Oppervlak grofheid Rondheid akkuraatheid Isolasie spasiëring Selfs klein vervaardigingsverskille kan die volgende beïnvloed: Kontakstabiliteit met koolstofborsels Elektriese weerstand Hitte opwekking Vir hoëspoed-kraggereedskap kan 'n klein wanbalans in die roterende komponent vibrasie veroorsaak en motorverrigting verminder.

Materiaal wat in kraggereedskapkommutators gebruik word

Die materiaalkombinasie van 'n kommutator bepaal sy elektriese en meganiese werkverrigting.

Koper segmente

Koper word algemeen gebruik as gevolg van sy: Hoë elektriese geleidingsvermoë Goeie termiese werkverrigting Geskikte meganiese eienskappe

Isolasie materiaal

Isolasie tussen kopersegmente voorkom elektriese kortsluitings. Algemene materiale sluit in: Mika Hoë-temperatuur-isolerende verbindings

Spesiale legeringsmateriaal

Sommige toepassings gebruik koperlegerings om te verbeter: Dra weerstand Meganiese sterkte Hoëspoed prestasie

Die vervaardigingsproses agter 'n Power Tool Commutator

Die vervaardiging van 'n betroubare kommutator vereis verskeie presisieprosesse.

Vorming van kopersegment

Koperstukke word in akkurate segmente gevorm volgens motorontwerpvereistes.

Vorm en Montering

Kopersegmente word met isolasiemateriaal vasgemaak om 'n volledige roterende struktuur te skep.

Masjinering en oppervlakafwerking

Die kommutatoroppervlak word presies verwerk om te verseker: Korrekte deursnee Gladde kontakoppervlak Stabiele rotasie

Toets

Kwaliteit inspeksies kan die volgende insluit: Dimensionele meting Elektriese geleidingsvermoë toets Isolasie toets Dinamiese balanstoetsing

Kommutator vs borsellose motortegnologie

Met die ontwikkeling van borsellose motortegnologie het sommige moderne kraggereedskap tradisionele borselmotors vervang. Die verskille sluit in:

Kenmerk	Geborselde motor met kommutator	Borsellose motor
Struktuur	Gebruik borsels en kommutator	Gebruik elektroniese beheerstelsel
Onderhoud	Vereis kwas vervanging met verloop van tyd	Oor die algemeen laer meganiese slytasie
Koste	Meer ekonomiese ontwerp	Hoër tegnologiese vereistes
Aansoek	Algemeen in baie tradisionele elektriese gereedskap	Toenemend gebruik in gevorderde gereedskap

Ten spyte van borsellose motoriese groei, bly kommutator-gebaseerde motors wyd gebruik vanweë hul volwasse tegnologie, kostevoordele en betroubare werkverrigting.

Algemene toepassings van kommutators in kraggereedskap

Kommutators word wyd gebruik in motors vir:

Elektriese bore

Verskaf stabiele rotasie vir boor- en hegbewerkings.

Hoekslypers

Ondersteun hoëspoedrotasie onder veeleisende werksomstandighede.

Elektriese Sae

Handhaaf motorwerking tydens snyladings.

Skuurmasjiene en poleergereedskap

Voorsien konsekwente spoedbeheer vir oppervlakverwerking.

Die verborge uitdaging: die bestuur van hitte en slytasie

Een van die grootste uitdagings in kommutatorontwerp is om die verhouding tussen elektriese werkverrigting en meganiese slytasie te beheer. Tydens operasie: Borsels skep wrywing Elektriese stroom genereer hitte Rotasie skep meganiese spanning 'n Goeie kommutatorontwerp moet balanseer: Geleidingsvermoë Dra weerstand Temperatuur stabiliteit Kontak betroubaarheid Dit is hoekom materiaalkeuse en vervaardigingsakkuraatheid noodsaaklik is.

Toekomstige neigings van Power Tool Commutators

Verbeterde Materiaal Tegnologie

Toekomstige ontwikkelings kan fokus op: Beter slytvaste materiale Verbeterde koperlegeringsprestasie Langer dienslewe

Hoër presisie vervaardiging

Gevorderde produksietoerusting sal verbeter: Dimensionele akkuraatheid Oppervlakkonsekwentheid Motor doeltreffendheid

Hibriedmotorontwikkeling

Alhoewel borsellose motors groei, kan verbeterde borselmotortegnologieë voortgaan om kostesensitiewe en industriële toepassings te dien.

Gevolgtrekking: 'n Klein komponent wat kragtige gereedskap ondersteun

'n Kommutator vir kraggereedskap kan binne die motor versteek wees, maar sy rol is noodsaaklik vir elektriese energie-omskakeling en stabiele werking. Deur presiese vervaardiging, gevorderde materiale en voortdurende verbetering, ondersteun kommutators steeds betroubare werkverrigting in bore, slypmasjiene, sae en baie ander kraggereedskap. Hierdie klein roterende komponent demonstreer hoe selfs die kleinste onderdele 'n groot invloed op industriële toerusting se werkverrigting kan hê.
