Wat keer dat stroom deur jou motorwikkelings lek?

Binne elke elektriese motor dra koperwikkelings stroom. Hulle sit binne staalgleuwe. Staal gelei elektrisiteit. Koper gelei elektrisiteit. As hulle raak, lek stroom. Die motorkortbroek. Prestasie daal. Uiteindelik misluk die motor.

Die enigste ding wat tussen die koper en die staal staan, is 'n dun vel materiaal wat genoem wordelektriese isolasie papier.

Dit lyk nie na baie nie. 'n Fraksie van 'n millimeter dik. Sny in presiese vorms. Gly in die gleuf voor die windings ingaan. Maar daarsonder werk die motor nie.

Wat isolasiepapier eintlik doen

Die statorkern is gemaak van gestapelde staallaminasies. Die gleuwe word daarin geslaan. Die ingenieur steek 'n stuk isolasiepapier in elke gleuf, gevou om die mure uit te voer. Dan gaan die windings in. Dan maak die gleufwig die opening toe.

Die koerant het drie werke. Eerstens, elektriese isolasie - keer dat stroom van die koper na die staal spring. Tweedens, meganiese beskerming - kussing die windings teen die harde kante van die staal lae. Derdens, termiese bestuur - sommige grade help om hitte van die windings weg te lei.

As die papier by enige van hierdie misluk, faal die motor.

Die Materiële Families

Nie alle isolasiepapier is dieselfde nie. Verskillende motors benodig verskillende materiale. Die keuse hang af van temperatuur, spanning, meganiese spanning en koste.

Die tabel hieronder toon die mees algemene tipes wat vandag in motorvervaardiging gebruik word.

DMD is die werkesel. Dit dek die meeste standaardmotors teen 'n redelike koste. NMN voeg meganiese taaiheid by. NHN voeg hitteweerstand by. Aramid papier voeg beide plus superieure diëlektriese sterkte by. Poliimiedfilm is vir stywe spasies.

Verstaan ​​temperatuurklasse

Elke isolasiemateriaal het 'n temperatuurgradering. Dit is nie bemarking nie. Dit is 'n getoetste limiet.

Om die verkeerde klas te kies is 'n algemene fout. As die motor aanhoudend teen 140°C loop, sal Klas B (130°C) misluk. Klas F (155°C) is die minimum veilige keuse.

Maar let op: die temperatuurgradering is van toepassing op deurlopende werking. Piek temperature kan hoër wees. Goeie ingenieurs voeg marge by. ’n Motor wat aanhoudend teen 140°C loop, behoort Klas H-isolasie te kry, nie net Klas F nie.

Sleutelparameters: Wat die spesifikasieblad eintlik beteken

Wanneerevalueer isolasie papier, verskeie tegniese parameters maak saak. Hier is wat hulle bedoel.

Dikte.Gemeet in millimeter. Tipiese omvang is 0,15 mm tot 0,40 mm vir gleufvoerings. Dikker papier bied hoër diëlektriese sterkte en beter meganiese beskerming. Dunner papier laat meer ruimte vir koper, wat motorkragdigtheid verhoog. Die kompromis is ingenieursoordeel.

Diëlektriese sterkte.Gemeet in kilovolts per millimeter. Dit vertel jou hoeveel spanning die papier kan blokkeer voordat dit breek. 'n Tipiese waarde vir DMD is 5-8 kV vir 'n 0.2mm vel. Hoër is beter, maar die werklike vereiste hang af van motorspanning. Vir 'n 400V EV-motor is 3-5 kV voldoende. Vir 800V-stelsels is 6-8 kV veiliger.

Treksterkte.Gemeet in Newton per 15 mm breedte. Dit vertel jou hoeveel trekkrag die papier kan neem voordat dit skeur. Belangrik omdat die papier deur die masjien gevou en ingesit word. Swak papier skeur tydens montering. Stilstand volg.

Verlenging by breek.Persentasie strek voor skeur. Papier wat 10-15% rek, is meer vergewensgesind tydens vou. Bros papier krake by skerp hoeke.

Rand skeur weerstand.Gemeet in Newton. Papier word gevou. Voue skep strespunte. As randskeurweerstand laag is, skeur die papier by die voulyn tydens invoeging.

'n Goeie verskaffer verskaf hierdie nommers op die materiaalsertifikaat. ’n Swak verskaffer sê “dit voldoen aan industriestandaarde” sonder om werklike toetswaardes te gee.

Waarom EV-motors verskil

Elektriese voertuigmotors het die mark vir isolasiepapier verander. Die vereistes is strenger.

Hoër temperature.EV-motors loop warmer as industriële motors. Vloeistofverkoeling help, maar brandpunte bereik steeds 160-180°C. Klas H-materiaal (180°C) is standaard. Sommige vervaardigers skuif na Klas C (220°C) vir volgende generasie ontwerpe.

Hoër spannings.Vroeë EV-motors het teen 300-400V geloop. Nuwer stelsels werk teen 800V. Komende stelsels sal teen 1200V of hoër werk. Diëlektriese sterktevereistes het verdubbel. Papier wat vir 400V gewerk het, is dalk nie veilig vir 800V nie.

Olieblootstelling.Baie EV-motors gebruik olie vir verkoeling en smering. Die isolasie papier sit in daardie olie. Sommige materiale swel of verneder in olie. Poliimied-gebaseerde papiere presteer goed. Polyester-gebaseerde papiere kan beperkings hê. Vra vir olieversoenbaarheidstoetsdata.

Outomatisering.EV-motorproduksielyne loop teen hoë spoed. Papier word van rolle gevoer, gesny, gevou en outomaties ingesit. Materiële konsekwentheid maak saak. Diktevariasie van ±0.01mm kan 'n outomatiese invoeger vassit.

Drie werklike probleme wat op produksielyne gebeur

Teoretiese materiaal eienskappe is een ding. Wat eintlik verkeerd gaan op die fabrieksvloer is 'n ander.

Probleem een: papier skeur tydens vou.Die masjien vou die papier in 'n U-vorm om die gleuf uit te voer. As die papier lae randskeursterkte het, skeur dit by die voulyn. Die lyn stop. ’n Operator maak die konfyt skoon. Produksie hervat. Dit gebeur dosyne kere per skof met swak materiaal.

Probleem twee: papierafmetings verander met humiditeit.Aramid papier absorbeer vog uit die lug. In hoë humiditeit brei dit uit. In lae humiditeit krimp dit. Die masjien is gekalibreer vir een grootte. Wanneer die papier van grootte verander, verander die gevoude vorm. Die insetsel misluk. Goeie verskaffers stuur papier in vogbestande verpakking. Goeie fabrieke stoor dit in klimaatbeheerde kamers.

Probleem drie: gombesoedeling.Sommige isolasiepapier het 'n hitte-geaktiveerde kleeflaag aan die een kant. Na invoeging bind hitte die papier aan die gleufwande. As die gom uitvloei tydens berging of oordrag, kleef dit aan masjiengidse. Stof versamel. Belyning dryf. Die oplossing is skoon vervaardiging en behoorlike vrystellingsvoerings.

Hoe om isolasiepapier korrek te spesifiseer

Hier is 'n werklike spesifikasievoorbeeld vir 'n EV-motorvastrapaandrywing.

Stuur dit aan drie verskaffers. Vergelyk die toetsverslae wat hulle verskaf. Vra oor variasie - bondel tot bondel, rol tot rol. Die verskaffer wat met data antwoord, is die een om te vertrou.

Ses vrae wat kopers vra

Kan ek dieselfde isolasiepapier vir al my motors gebruik?
Nie gewoonlik nie. Verskillende motors loop teen verskillende temperature en spannings. Standaardisering op een materiaal vergemaklik voorraad, maar dwing jou om 'n hoër graad materiaal te gebruik as wat nodig is vir sommige motors, wat die koste verhoog. Of jy gebruik 'n laer graad materiaal en risiko mislukking. Dit is beter om twee of drie materiale te kwalifiseer en by toepassings te pas.

Wat is die verskil tussen NMN en NHN?
Die middelste laag. NMN gebruik poliësterfilm. NHN gebruik poliimiedfilm. Poliimied weerstaan ​​hoër temperature. Vir motors wat onder 155°C loop, is NMN goed. Vir 155-180°C, kies NHN. Die kosteverskil is beskeie.

Beteken dikker papier altyd beter isolasie?
Nie altyd nie. Diëlektriese sterkte neem toe met dikte, maar meganiese pas word harder. Dik papier neem spasie binne die gleuf op. Daardie spasie kon meer koper gehou het. Motorontwerpers verruil isolasiedikte teen kopervulling. Dunner papier laat meer koper, hoër krag toe, maar vereis beter prosesbeheer.

Wat is die raklewe van isolasiepapier?
Hang af van bergingstoestande. In oorspronklike verpakking hou klimaatbeheerde, aramide papier jare. Polyester-gebaseerde materiale kan vinniger afbreek. Die belangrikste risiko's is vogabsorpsie en kleefmiddelveroudering. As papier vir meer as twee jaar gestoor is, toets 'n monster voor gebruik.

Hoe weet ek of 'n verskaffer se vraestel konsekwent is?
Vra vir Cpk-data oor dikte. 'n Cpk van 1.33 of hoër beteken dat die proses in staat is. Vra ook vir bondel-tot-batch toetsverslae. As 'n verskaffer dit nie kan produseer nie, beheer hulle nie hul proses nie.

Kan isolasiepapier herwin word?
Die meeste is termoplasties of hoëprestasie-termoplastiek. Herwinning is moeilik. Sommige aramidepapiere kan herverpulp word, maar die proses is nie algemeen beskikbaar nie. Die industrie fokus is op die vermindering van vermorsing in sny en inbring, nie op na-verbruiker herwinning.

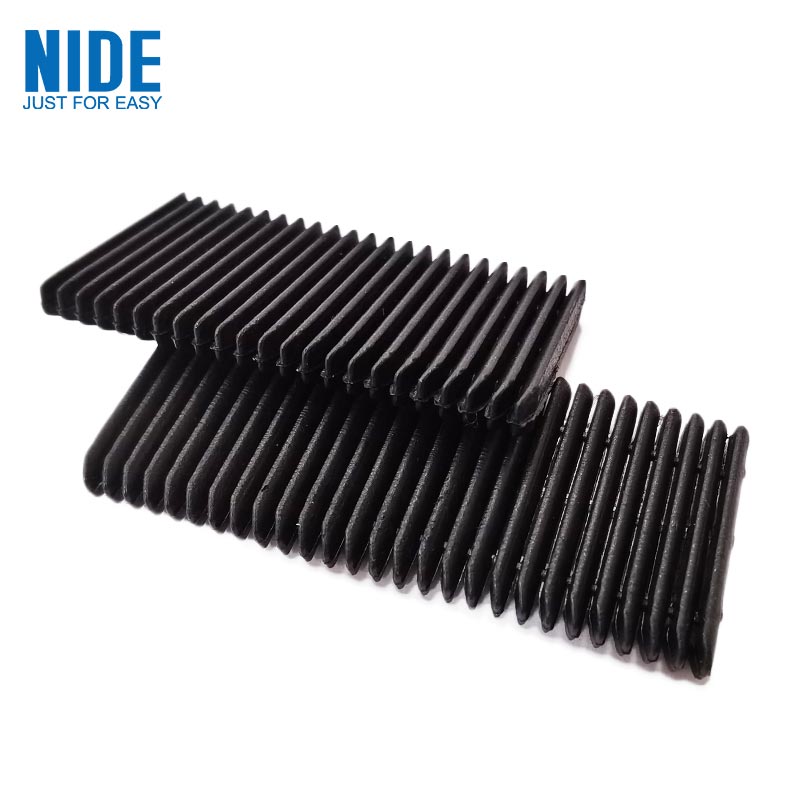

'n Nota oor verenigbaarheid met slotwiggies

Isolasie papierlyn die gleufmure. Die gleufwig maak die opening toe. Hulle moet saamwerk.

Die wig druk teen die papier by die gleufopening. As die papier te sag is, sal die wig daarin grawe. As die papier te bros is, sal dit by die wigkontakpunt kraak.

Vir EV-motors koppel baie ingenieurs aramidepapier met aramidwiggies. Dieselfde materiaalfamilie, soortgelyke termiese uitsetting en meganiese gedrag. Vir algemene motors is DMD-papier met glasveselwiggies 'n bewese kombinasie.

Wanneer jy by 'n verskaffer bestel, spesifiseer beide items saam. Die verskaffer kan dan die materiaalstelsels pas.
